Universal / Universal 2K

4300 Руб.
Производитель: Vilpe
Модель
Цветовая гамма
Количество:

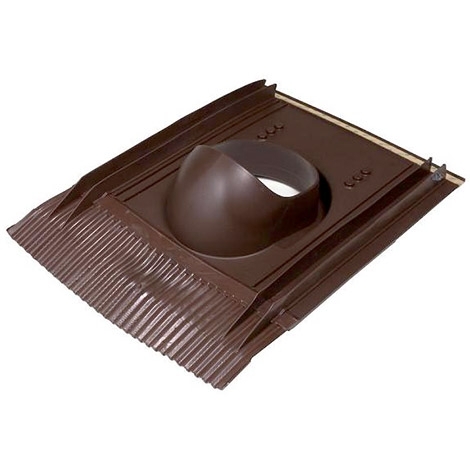

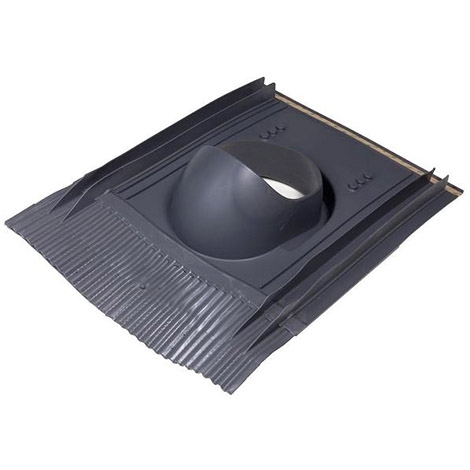

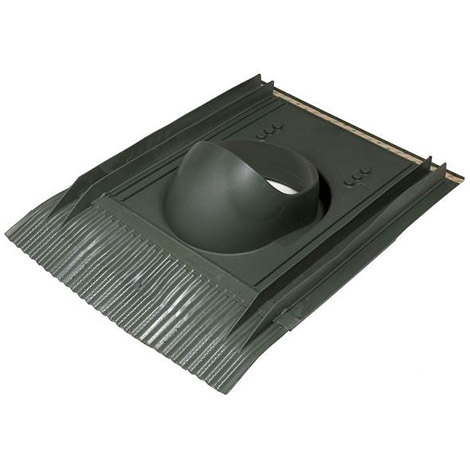

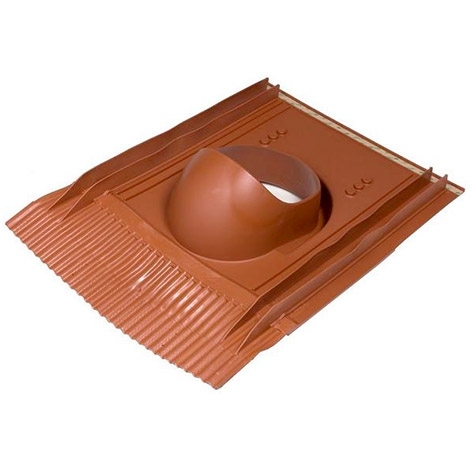

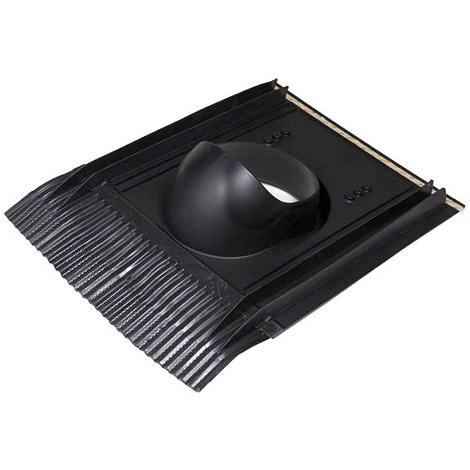

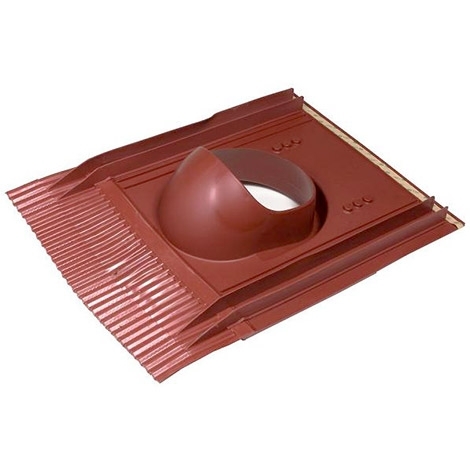

Проходные элементы финской компании Vilpe выпущены большим модельным рядом, среди которого можно выбрать элемент необходимого типа и размера, подходящий к конкретной кровельной конструкции и кровельному материалу. Но есть модель, подходящая практически к любой кровле, это проходной элемент Vilpe Universal.

Материалы и применение

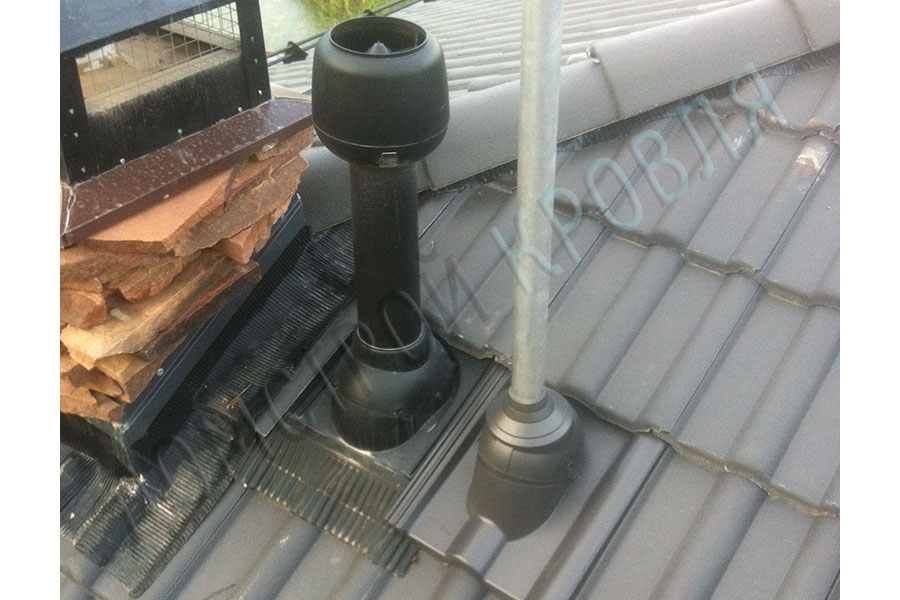

Его название говорит само за себя, он универсален, и подходит для установки как на металлической кровле, так на керамической и цементно-песчаной черепице. Через эту проходку будут выходить вентиляционные трубы с внутренним диаметром 110-160 мм, обеспечивающие оптимальную вентиляцию в доме. Элемент можно устанавливать на уже готовую кровлю, но практически удобней это делать в процессе монтажа кровельного покрытия.

Изготовлен проходной элемент Vilpe Universal из качественного полиуретана по специальной технологии, соответствует нормам и экологическим требованиям. Устанавливается под кровельный материал, поэтому независим от типа профиля и высоты волны. В нижней его части находится гофрированная «юбка» на самоклеящейся основе, которая приклеивается к нижнему ряду кровельной плитки.

Особенности монтажа

Проходка Универсал подойдет для любого профиля композитной черепицы, а так же для цементно-песчаной и керамической кровли. Особенно она рекомендована для высокопрофильных коллекций. Рассмотрим ее установку на композитной кровле.

При помощи зажима жестянщика отгибаем во втором сверху от конька ряду нижний край композитной черепицы, чтобы он не упирался в основание проходки, и устанавливаем походной элемент Vilpe Universal под кровлю так, чтобы он опирался вверху и внизу на обрешетку. Замеряем размер кровельной панели, которая будет примыкать слева от проходки Универсал, наносим разметку, и отрезаем нужную часть листа. Устанавливаем ее на место, затем монтируем кровельную панель справа от проходки.

В нижней части элемента устанавливаем дополнительный опорный брусок, углубив его на 2.5 см от уровня обрешетки. Он послужит опорой верхнего края следующей кровельной панели, которая обрезается по ширине основания проходного элемента Vilpe Universal. Устанавливаем панель на место, подсовывая ее под проходку, и закрепляем к обрешетке гвоздями. Теперь удаляем защитную пленку, и приклеиваем нижнюю юбку проходки Универсал к панелям кровли. Далее устанавливается вентиляционный выход.

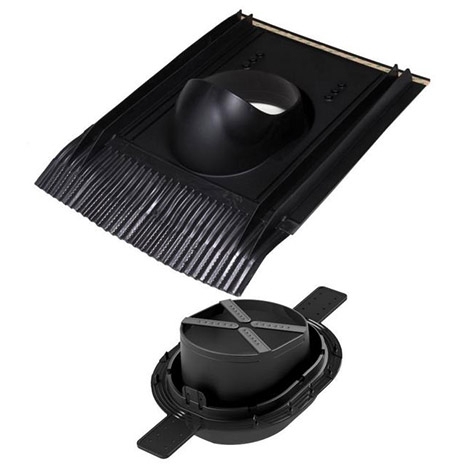

Модель 2K

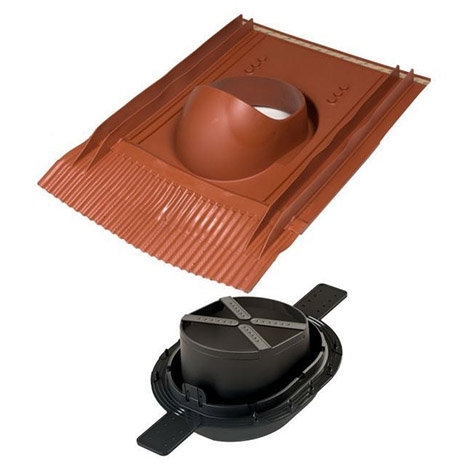

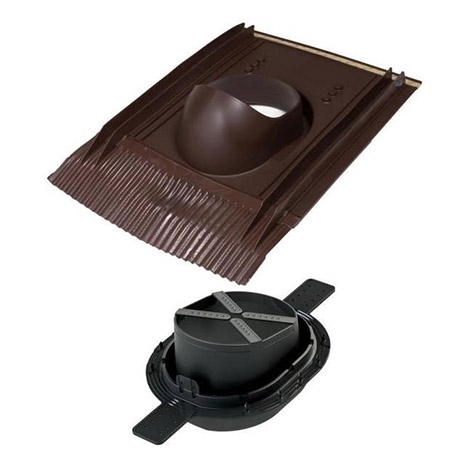

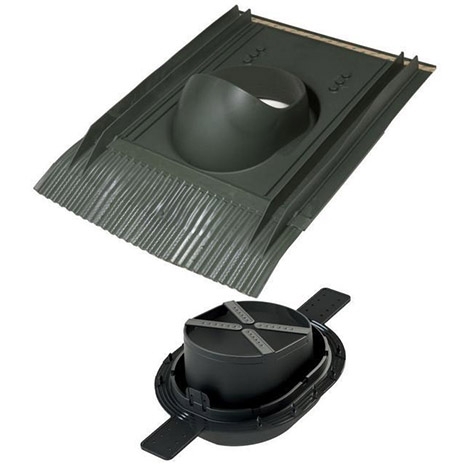

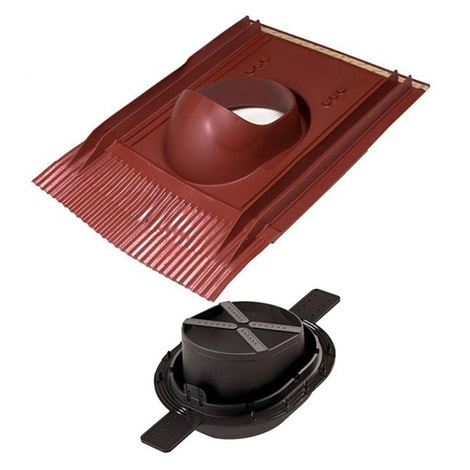

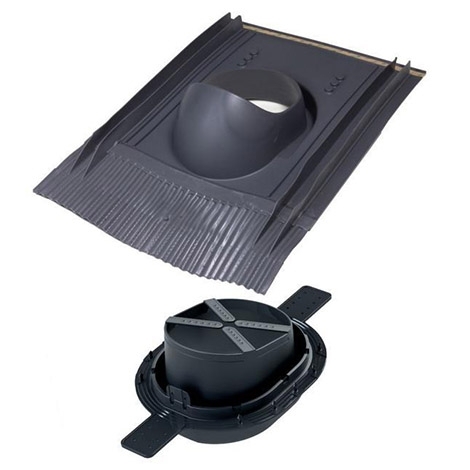

В 2016 году был представлен проходной элемент Universal 2K. Финский производитель модернизировал старую модель, путем применения новой разработки - двухкомпонентного уплотнителя гидрозатвора. За счет того, что последний конструктивно стал доходить до верхней части ворота, вероятность попадания влаги в слой утеплителя свелась практически к нулю.

Производитель:
Vilpe
Рекомендуемый уклон наклона55 град. (для труб, d=110 мм и 125 мм); 45 град. (для труб, d=160 мм)
МатериалПолипропилен
Размер основания398х529 мм
Высота119 мм
Вес нетто/брутто 1,39/1,85 кг
Температура эксплуатацииот -40 до +80 ˚C
Особенности монтажаУстанавливается как на этапе монтажа, так и на готовую кровлю
Минимальный угол наклона кровли11 град.
Инструкция по монтажу Скачать
Технический паспорт изделия Скачать
Чертёж Скачать

Видео по установке проходного элемента Универсал
#
