160/225

13000 Руб.
Производитель: Vilpe
Модель
Цветовая гамма
Количество:

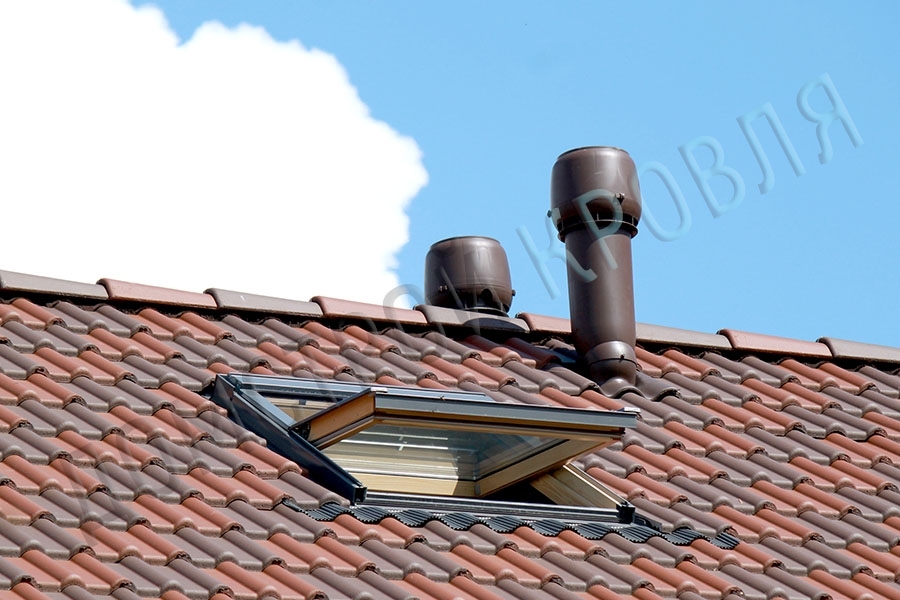

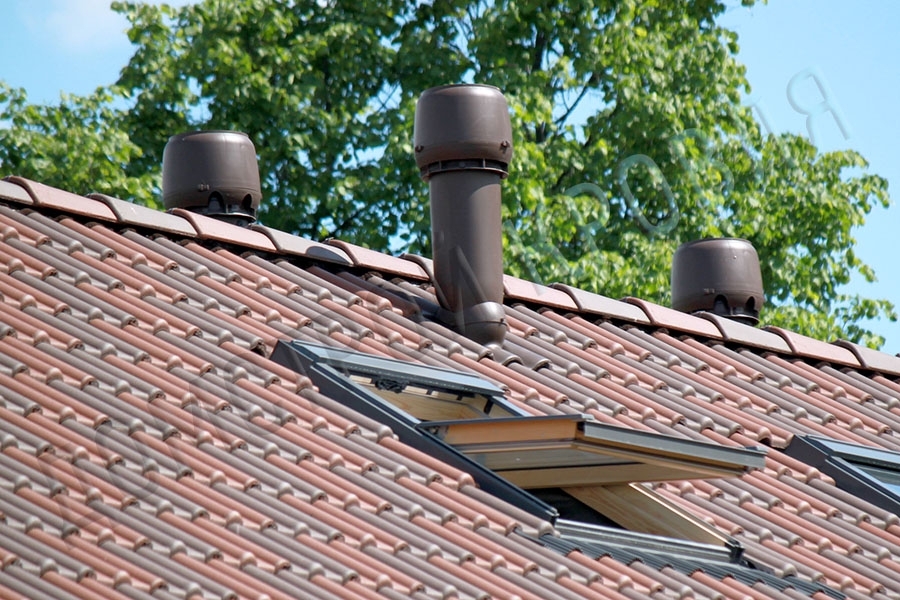

Каждый домовладелец имеет возможность приобрести готовый комплект вентиляционной вытяжки Vilpe для установки на крыше по любому типу кровельного материала, будь то композитная, керамическая или металочерепица, мягкая битумная или фальцевая кровля. При этом обеспечивается 100% герметичность крыши и ее эстетичный вид.

Применение

Вентиляционный выход 160/225 используется в системе приточно-вытяжной вентиляции, и эффективно выводит на улицу отработанный воздух из помещения. Применяется для кухонной вытяжки, оснащенной двигателем, для вентиляции помещений с встроенным в канал вентилятором либо рекуператором. Выход представляет собой верхний элемент системы воздуховодов, в состав которого входит двойная труба, колпак и дефлектор. Все это устанавливается на проходной элемент соответствующего диаметра, предназначенного для конкретного типа и профиля кровли, который обеспечивает герметичность кровельного материала и гидроизолирующей мембраны.

Материалы

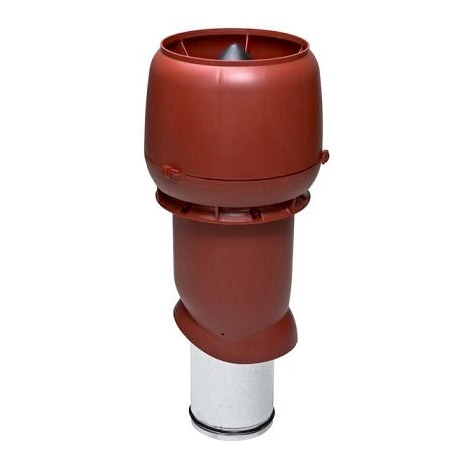

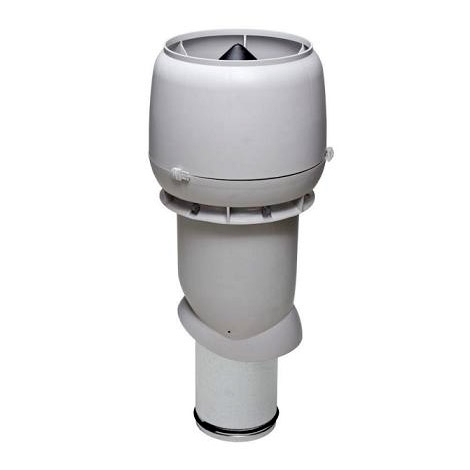

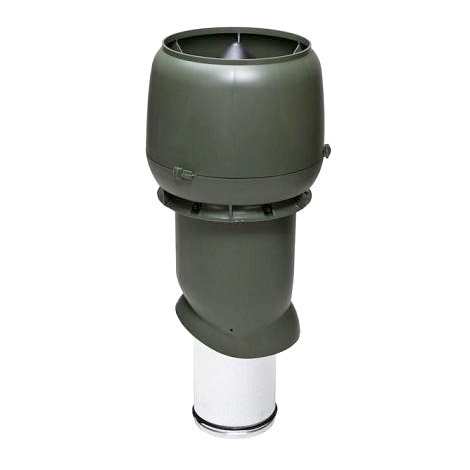

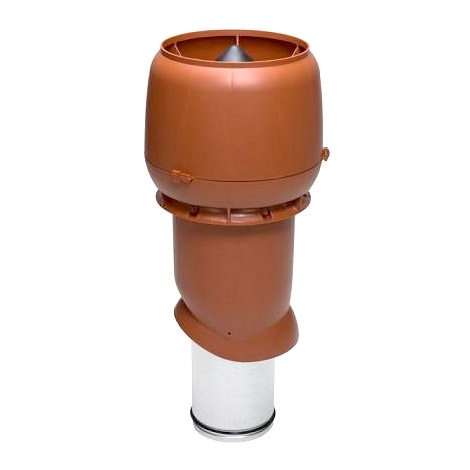

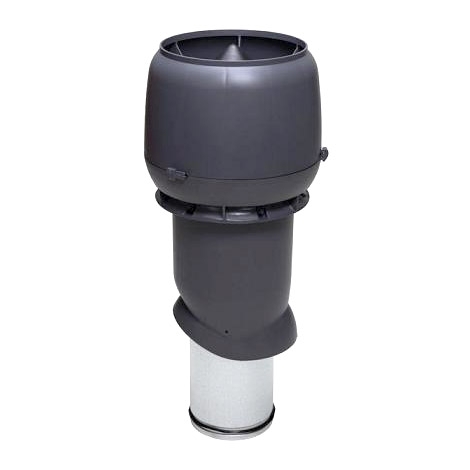

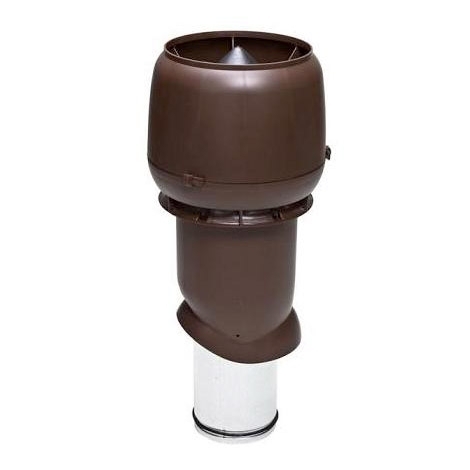

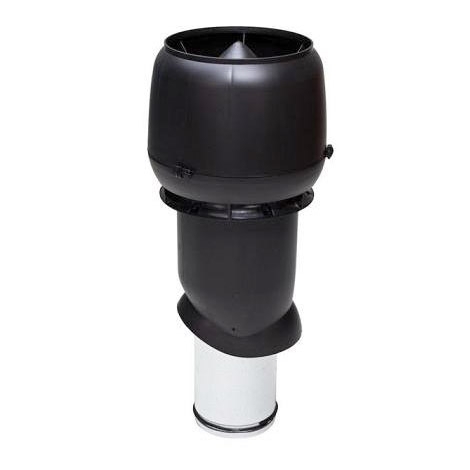

Вентиляционный выход состоит из двух, вставленных друг в друга труб. Внешняя труба выполнена из легкого и прочного материала – полипропилена. Имея химически нейтральный состав, он экологически чист и пригоден для вторичной переработки. Внутри труба теплоизолирована пенополистиролом, что исключает образование конденсата и наледи в зимнее время. Диаметр трубы 160 мм. Внутренняя труба выполнена из оцинкованной стали высокого качества, имеет идеально гладкую поверхность, способствующую хорошей тяге. Она длиннее внешней трубы, и может входить в воздуховод на 300 мм. На нижнем конце оцинкованной трубы имеется уплотнитель из упругой и эластичной резины, который обеспечивает прочность и герметичность ее соединения с подходящим снизу воздуховодом. Конструкция очень удобная в использовании и легкая в монтаже, особенно, если негде развернуться в тесном чердачном помещении. Имеющийся в верхней части трубы колпак является надежным препятствием от попадания в вентиляцию грязи, мусора, атмосферных осадков.

Принцип действия

Вентиляционный выход 160/225 является самым последним промежутком вентиляционной системы, через который отработанный воздух выводится из помещения на улицу. Поступая в трубу из воздуховода, массы воздуха далее направленно выходят наружу, за счет образующейся тяги и уменьшения сопротивления воздушных масс. В немалой степени эффективному их удалению способствует колпак с дефлектором, который использует для этого энергию или силу ветра. Происходит это следующим образом – в диффузоре под воздействием силы ветра воздушные массы разрежаются и выводятся наружу. Естественно, что чем эта сила больше, тем эффективнее происходит вывод воздуха.

Рекомендации по выбору

Вентиляционный выход 160/225 выпускается в двух типоразмерах относительно высоты трубы, которая может быть 500 и 700 мм. По существующим строительным нормам это соответствует скатной кровле. Чем круче угол наклона, тем выше следует выбирать трубу под вентиляционный выход. Высота труб 500 и 700 мм оптимальная для создания хорошей тяги и быстрого выведения отработанного воздуха. Она не требует дополнительных растяжек для надежной фиксации.

Особенности монтажа

Для монтажа вентиляционного выхода следует отдельно подобрать проходной элемент. Его выбор зависит от диаметра внешней полипропиленовой трубы, основание которой устанавливается на фланец проходного элемента и фиксируется четырьмя шурупами. Кроме того, выбор проходного элемента зависит от типа кровельного покрытия и конфигурации профиля. К примеру, если у вас на крыше уложена битумная черепица, то поверх кровельного материала лучше всего подойдет проходной Vilpe Classic, если же проходной элемент предполагается укладывать под мягкую кровлю, тогда необходимо выбрать модификацию Huopa/Slate и так далее.

Производитель:
Vilpe
МатериалПолипропилен
Высота500/700 мм
Температура эксплуатацииот -40 до +80 ˚C
Диаметр трубы160 мм
Внешний диаметр225 мм
Вентиляционный выход 160/225/500 технический паспорт Скачать
Вентиляционный выход 160/225/700 технический паспорт Скачать
Чертёж 160/225/500 Скачать
Чертёж 160/225/700 Скачать
#
