125/160

3600 Руб.
Производитель: Vilpe
Модель
Цветовая гамма
Количество:

Для устройства системы воздуховодов сегодня есть отличная возможность приобретать готовые комплекты Vilpe, изготовленные с учетом климатических условий России. Устанавливаются они на кровлях любой конструкции из твердого или мягкого кровельного покрытия.

Применение

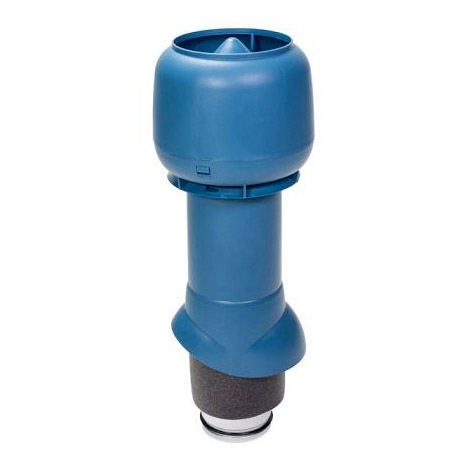

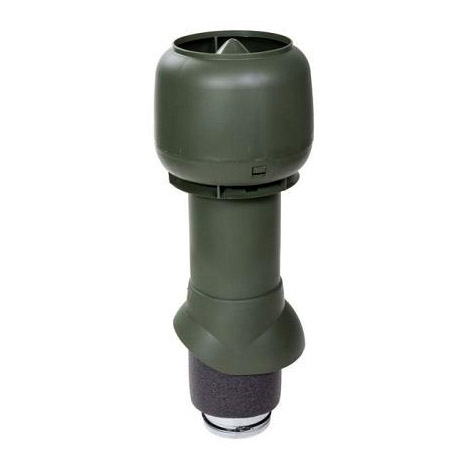

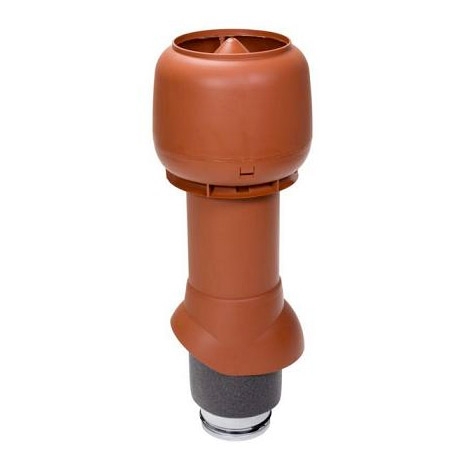

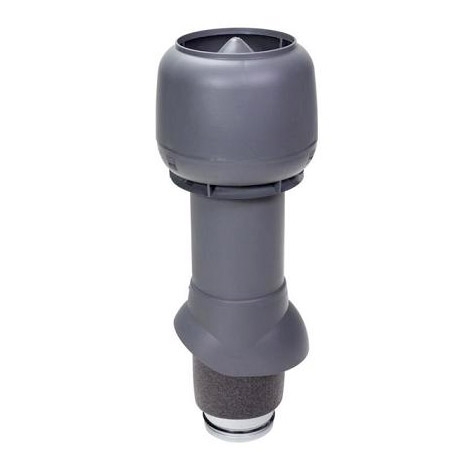

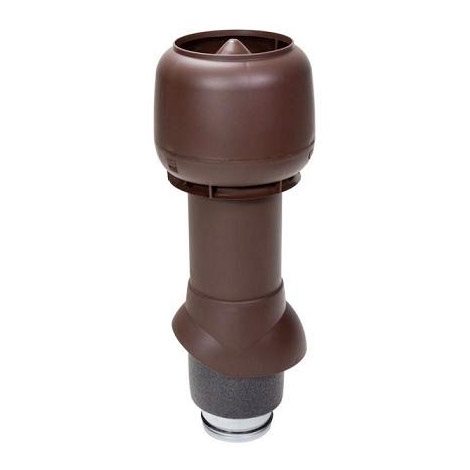

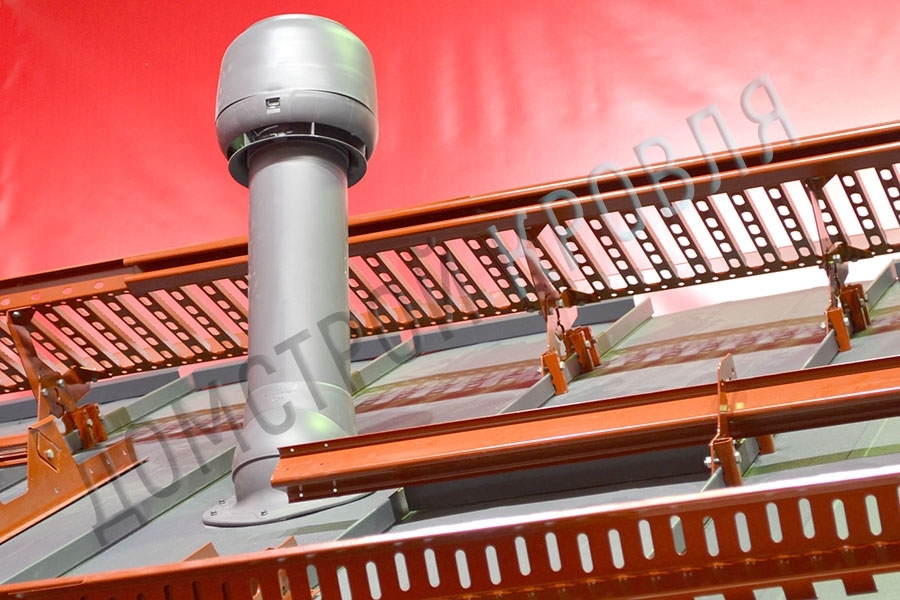

Вентиляционный выход 125/160 – это конечный элемент вентиляционной вытяжки, состоящий из трубы и колпака с дефлектором. Устанавливается он на крыше через проходной элемент, обеспечивающий герметичность соединения и исключающий протечки кровельного материала и гидроизоляции. Труба данного диаметра способна пропускать отработанные воздушные массы до 500 куб. м / ч. Ее используют для вывода на крышу воздуха из трубы кухонной вытяжки, для принудительной вентиляции дома с применением канального вентилятора, позволяющего выводить из помещения застоявшийся, загрязненный и влажный воздух. Применяют вентиляционный выход и для вентиляции помещений с рекуператором тепла, представляющим собой высокотехнологичный керамический теплообменник, который зимой сохраняет тепло, а летом прохладу в доме.

Принцип действия

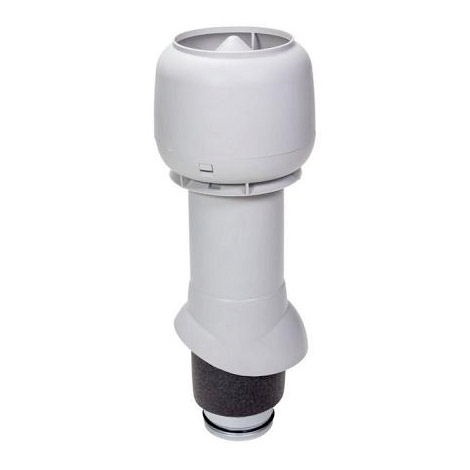

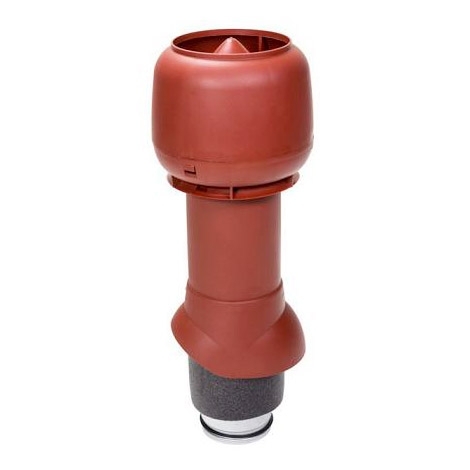

Вентиляционный выход Vilpe 125/160 направляет и выводит отработанные воздушные потоки, создает тягу и уменьшает сопротивление воздуха. Внешняя труба диаметром 160 мм, теплоизолированная полиуретаном, исключает образование конденсата на внутренней поверхности. Внутренняя труба диаметром 125 мм, выполненная из оцинкованной стали, вставляется напрямую в подводимый воздуховод на 300 мм. На нижнем краю трубы имеется резиновый уплотнитель для герметичного соединения. Такая конструкция облегчает монтаж, что особенно актуально на тесных чердаках и придает дополнительную прочность вентиляционной системе. Колпак на трубе защищает вентиляционный выход от мусора и грязи, а установленный в нем дефлектор делает вентиляцию еще более эффективной. Происходит это за счет энергии ветра, возникающей в насадке, иными словами, под действием силы ветра в диффузоре происходит разрежение воздушных масс и более эффективное их удаление.

Преимущества

  • Внешняя труба выполнена из прочного химически нейтрального легкого полипропилена. Материал, несмотря на легкость ударопрочный, устойчивый к атмосферному воздействию и ультрафиолету.
  • Внутренняя труба выполнена из прочной оцинкованной стали холодного проката, не подверженной коррозии.

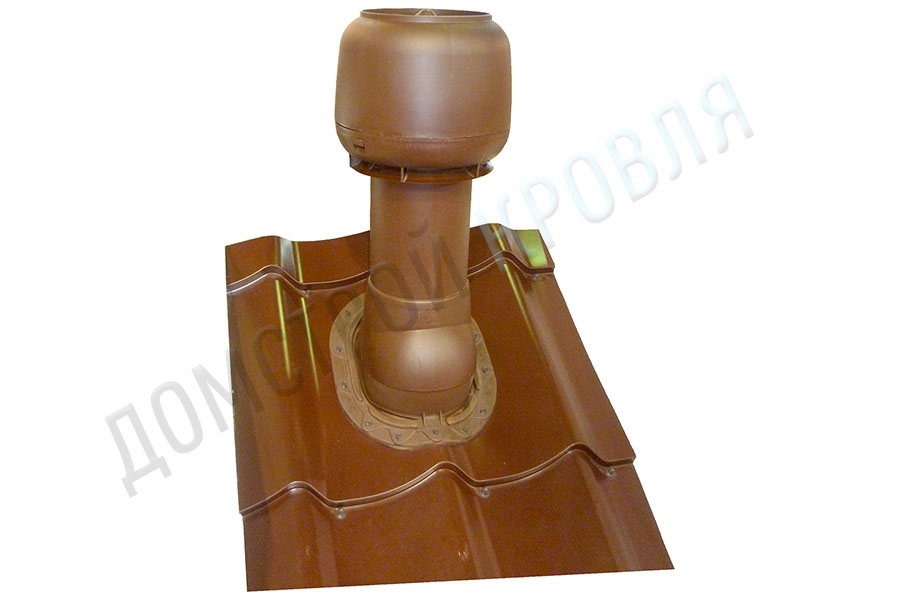

  • Прочное и надежное крепление вентиляционного выхода происходит на подходящий по диаметру и типу кровельного материала проходной элемент.
  • Разная высота трубы (400-700 мм) позволяет выбрать вентиляционный выход в соответствии с конструкцией кровли.
  • Уплотнитель обеспечивает герметизацию и прочность проходки, входя в воздуховод на 30 мм.
  • Теплоизоляция внешней трубы предотвращает образование ледяной пробки и конденсата внутри.
  • Колпак с дефлектором усиливает тягу, защищает от осадков.

Рекомендации по выбору

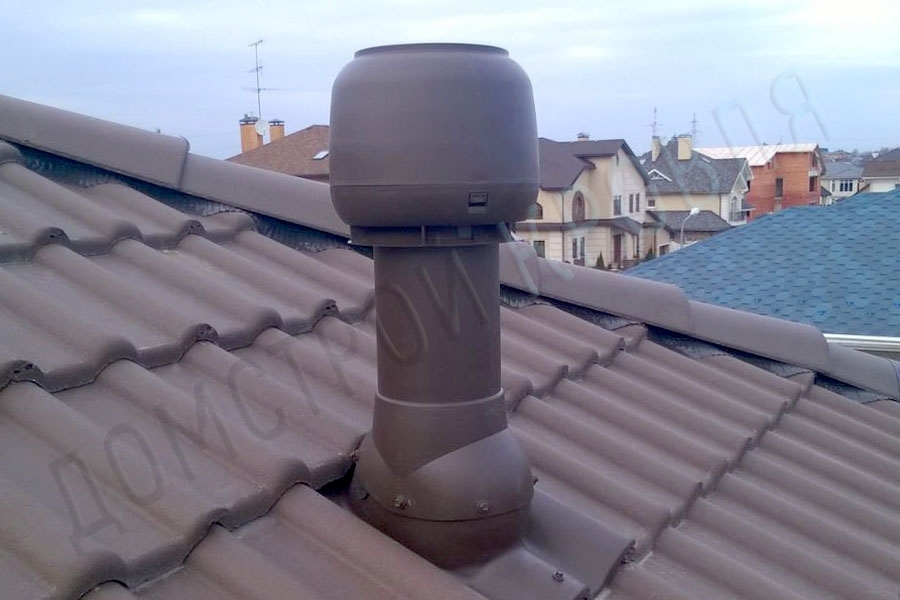

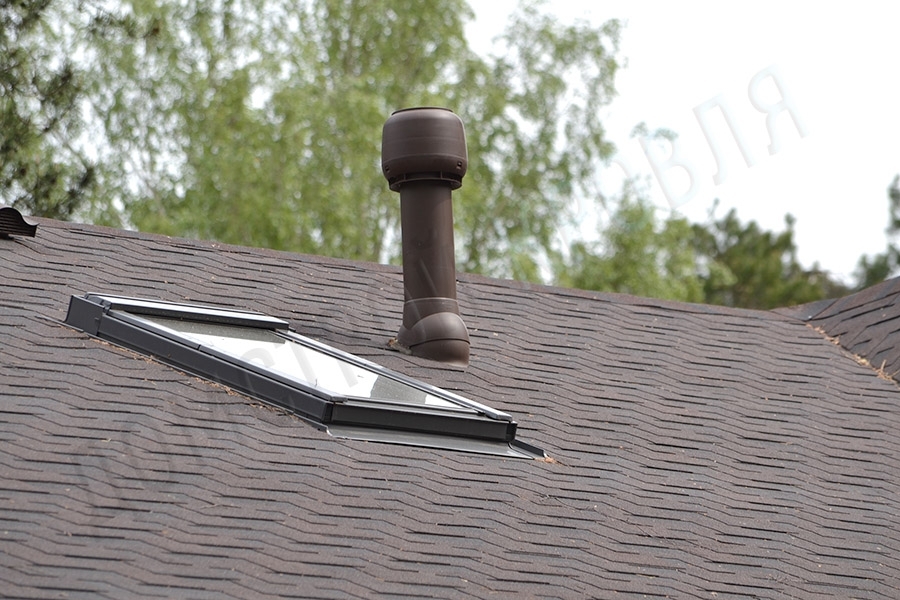

Высота вентиляционного выхода над крышей имеет немаловажное значение и необходимо подобрать ее оптимальный размер с таки расчетом, чтобы тяга была нормальной. Слишком низкий выход даст слабую тягу, высокая труба потребует дополнительной фиксации с помощью растяжек. В соответствии со строительными нормами на скатной кровле высота вентиляционного выхода должна быть в среднем 500 мм, на плоской кровле 300 мм. Соответственно чем больше угол наклона крыши, тем выше выбирается вентиляционная труба – до 700 мм. Интересующая нас система Vilpe Vent имеет вентиляционные выходы с параметрами 125/160, высота которых соответствует 400, 500 и 700 мм. Труба устанавливается вертикально на проходной элемент соответствующего диаметра, и фиксируется саморезами.

Производитель:
Vilpe
МатериалПолипропилен
Высота400/500/700 мм
Температура эксплуатацииот -40 до +80 ˚C
Внешний диаметр160 мм
Диаметр воздуховода125 мм
Вентиляционный выход 125/160/400 технический паспорт Скачать
Вентиляционный выход 125/160/500 технический паспорт Скачать
Вентиляционный выход 125/160/700 технический паспорт Скачать
Чертёж 125/160/400 Скачать
Чертёж 125/160/500 Скачать
Чертёж 125/160/700 Скачать
#
