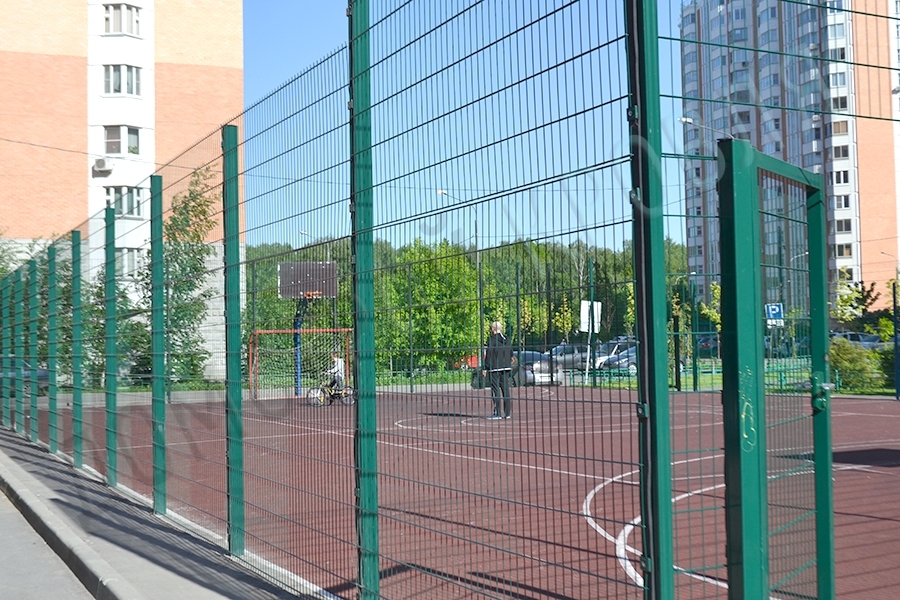

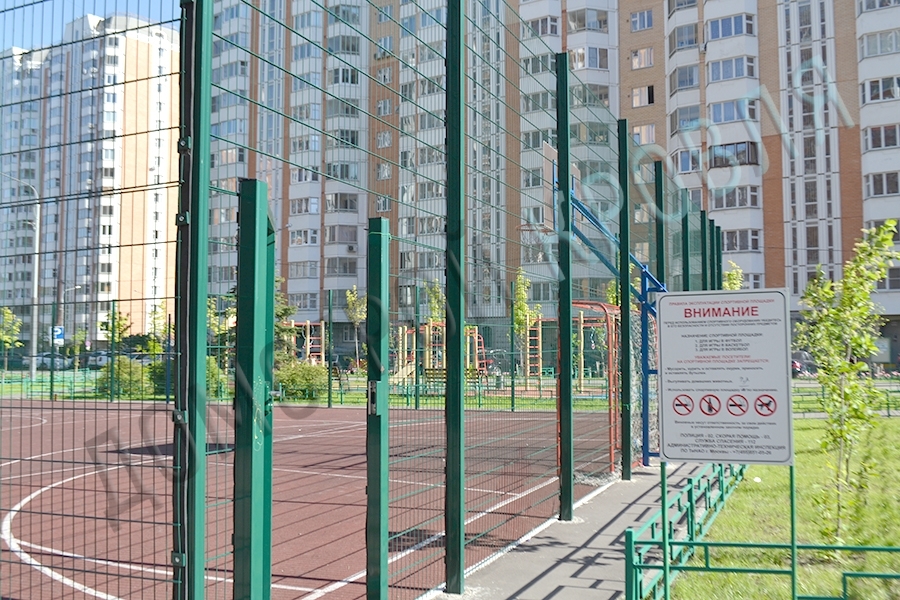

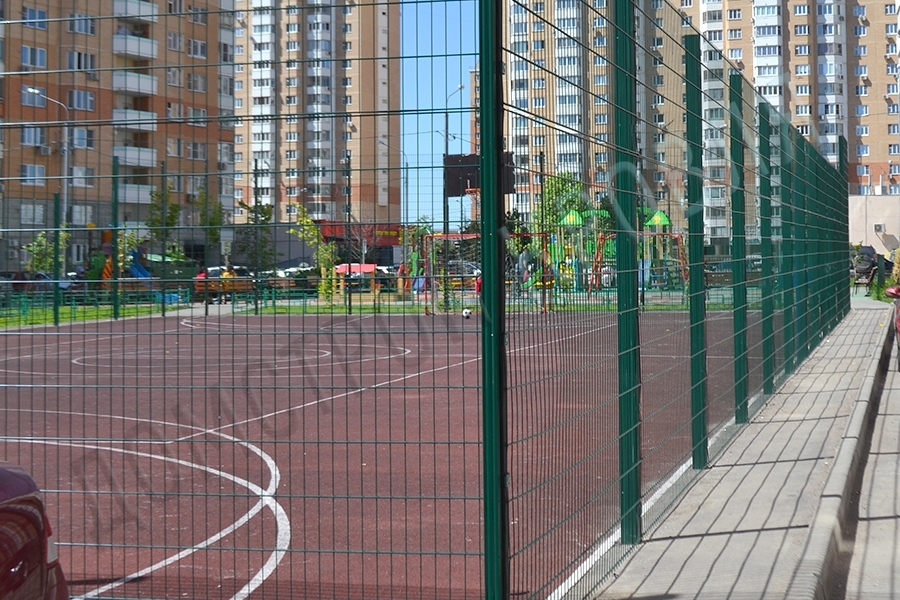

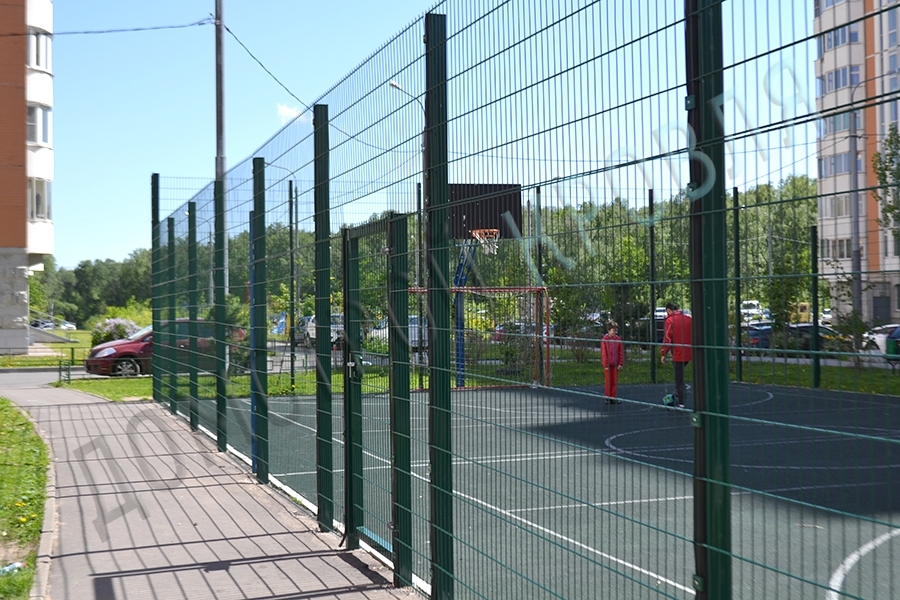

Ограждение Bastion является максимально прочным, созданным из толстых стальных прутьев, собранных в сетчатую панель необходимой ширины и высоты. Огораживать таким забором можно территории, испытывающие постоянные силовые нагрузки. К примеру, это может быть спортивная площадка для игры в футбол или любых других занятий с мячом. Такому прочному ограждению подлежат и различные промышленные объекты, производственные базы, складские территории. Панели 2D Bastion полностью оправдывают свое название, являясь надежной преградой на пути любых жестких испытаний.
Особенности конструкции

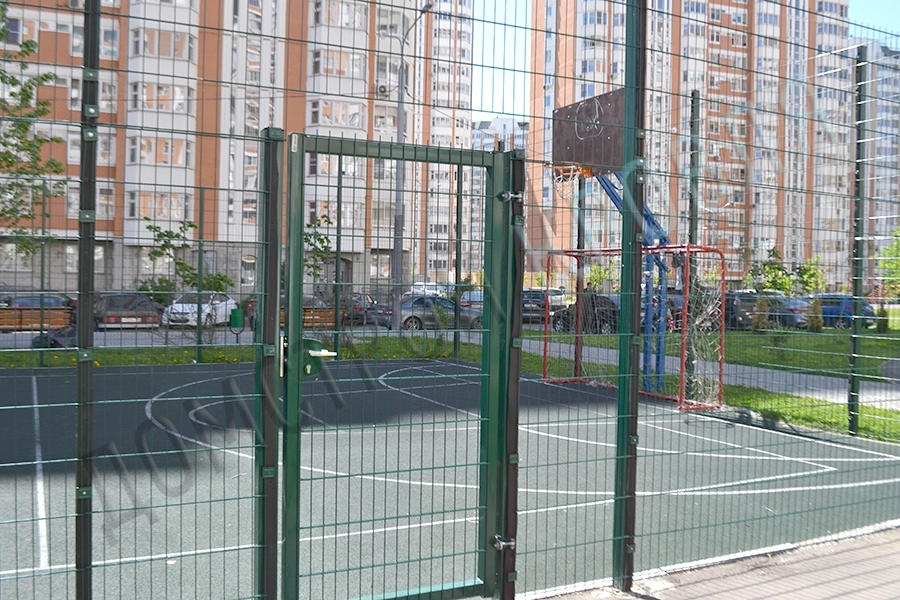

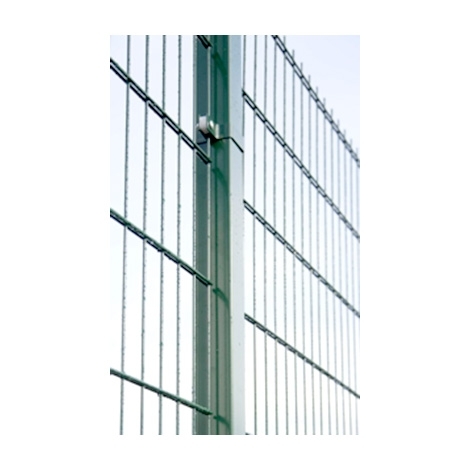

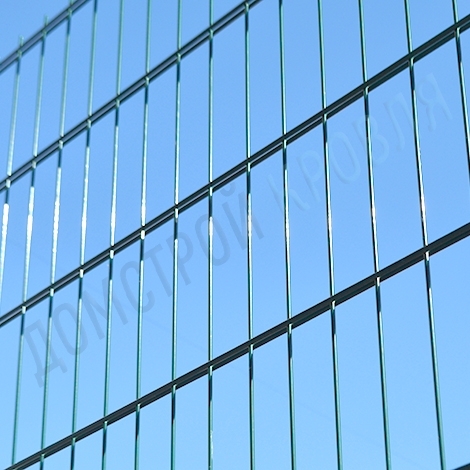

В основе стальной решетки лежат пруты, образующие сетку с ячейками 20 на 5.5 см. Места пересечения прутьев закреплены точечной сваркой. Вертикальные пруты толщиной 5 мм, горизонтальные - 6 мм (модель Bastion 5/6), вертикальные пруты толщиной 6 мм, горизонтальные - 8 мм (модель Bastion 6/8). Причем горизонтальные пруты идут двойным рядом, а внутри между ними проходят вертикальные прутья. Сетка посредством хомутов и скоб крепится на столбы из прокатной стали разного сечения, которые бетонируются в землю, устанавливаются на винтовые опоры либо на готовые основания. Собранная секция состоит из двух столбов и металлической решетки из прутов. Таких секций может быть сколько угодно, для полного ограждения территории. Ширина каждой секции от 2.4 до 3.11 метра, высота панели от 1метра до 3.43 метра. При необходимости высоту можно увеличить расположением панелей друг над другом с соответствующим закреплением соединительными клипсами с помощью инструмента клипсатора. Для удобства пользования ограждениями предусмотрены калитки и ворота распашного и раздвижного типа.
Антикоррозионная устойчивость
Все элементы ограждения Бастион окрашены порошковой краской, но прежде чем нанести окончательное полимерное покрытие, сталь проходит стадию горячего оцинкования. Точечная сварка производится по инновационной технологии Cold Metal Transfer, которая не разрушает цинковый слой. Сталь подвергается множественному этапу подготовки к окрашиванию, который применяется в автомобильной промышленности, при этом перед ЛКП наносится конверсионный слой Oxsilan. Толщина полимерного покрытия не меньше 80 мкм, обеспечивающая долговечность ограждения и его антикоррозионную стойкость. Эксплуатационная долговечность ограждения Bastion практически неограниченна, оно не требует дополнительной окраски, чистки, ухода, легко и быстро собирается и при необходимости так же оперативно демонтируется. Производитель Grand Line письменно гарантирует, что 50 лет технические характеристики ограждения останутся без изменений, а его первозданный внешний вид будет так же привлекателен даже спустя 10 лет.
Стальные опоры и основания
Столбы выполняются из прокатной стали двух марок - 320 толщиной 1.4, 1.6 мм и 220 толщиной 2 мм в зависимости от выбранного сечения. Соединительный шов в столбах выполнен без применения сварки, с использованием технологии seam-lock, без повреждения антикоррозионного цинкового слоя. Для каждого сечения предусмотрены свои пластиковые заглушки, предотвращающие попадание влаги внутрь. Столбы выполняются с приваренными фланцами, либо прикрученными на болтах. Среди прочих имеется усиленный фланец с боковыми ребрами, применяемый на столбах выше 3 метров. Столбы либо бетонируются в землю, либо устанавливаются на винтовые опоры, что во многих случаях предпочтительней.
Наличие и цвета
Панельные ограждения Бастион 5/6 доступны в следующих цветах:
- Zn - поддерживается на складе в размерах: 1,03х2,5; 2,03х2,5; 2,43х2,5
- RAL 6005 - поддерживается на складе в размере 1,03х2,5 м; 2,03х2,5 м
- RAL 1021, RAL 3005, RAL 3020, RAL 5005, RAL 6005, RAL 7016, RAL 7040, RAL 8017, RAL 9005, RAL 9016 (производство возможно от 150 м.п.)
- Любой цвет по каталогу RAL (производство возможно от 300 м.п. после согласования)
Панельные ограждения Бастион 6/8 доступны в следующих цветах:
- любой цвет по каталогу RAL (производство возможно от 300 м.п. после согласования)
Доступные типоразмеры панелей
В таблице приводится список доступных типоразмеров панельных ограждений Бастион и их характеристики:
|
Панель |
Диаметр горизонтального прутка, мм |
Диаметр горизонтального прутка, мм |
Ячейка, мм |
Ширина, м |
Высота, м |
Кол-во креплений на столб |
Вес, кг |
Кол-во в упаковке, шт |
|
Bastion 5/6 |
5 |
6 |
200x55 |
2,5 |
1,03 |
2 |
14,31 |
40 |
|
2,5 |
1,23 |
2 |
16,68 |
40 |
||||
|
2,5 |
1,43 |
2 |
19,04 |
40 |
||||
|
2,5 |
1,63 |
3 |
21,41 |
40 |
||||
|
2,5 |
1,83 |
3 |
23,77 |
40 |
||||
|
2,5 |
2,03 |
4 |
26,14 |
40 |
||||
|
2,5 |
2,23 |
4 |
28,51 |
40 |
||||
|
2,5 |
2,43 |
4 |
30,87 |
40 |
||||
|
2,4 |
2,63 |
4 |
32,51 |
40 |
||||
|
2,4 |
2,83 |
4 |
34,82 |
40 |
||||
|
2,4 |
3,03 |
4 |
37,14 |
40 |
||||
|
2,4 |
3,23 |
4 |
39,45 |
40 |
||||
|
2,4 |
3,43 |
5 |
41,77 |
40 |
||||
|
Bastion 6/8 |
6 |
8 |
200x55 |
2,5 |
1,03 |
2 |
24,05 |
20 |
|
2,5 |
1,23 |
2 |
27,96 |
20 |
||||
|
2,5 |
1,43 |
2 |
31,86 |
20 |
||||
|
2,5 |
1,63 |
3 |
35,77 |
20 |
||||
|
2,5 |
1,83 |
3 |
39,67 |
20 |
||||
|
2,5 |
2,03 |
4 |
43,57 |
20 |
||||
|
2,5 |
2,23 |
4 |
47,48 |
20 |
||||
|
2,5 |
2,43 |
4 |
51,38 |
20 |
||||
|
2,4 |
2,63 |
4 |
54,07 |
20 |
||||
|
2,4 |
2,83 |
4 |
57,89 |
20 |
||||
|
2,4 |
3,03 |
4 |
61,71 |
20 |
||||
|
2,4 |
3,23 |
4 |
65,53 |
20 |
||||
|
2,4 |
3,43 |
5 |
69,35 |
20 |
| Материал | Сталь |
| Гарантия | 10 лет |
| Ширина панели | 2,4 м; 2,51 м; 3,01 м; 3,11 м |
| Диаметр прутка | вертикального - 5мм/6мм; горизонтального - 6мм/8мм |
| Размер ячейки | 200х55 мм |
| Высота панели | 1,03 – 3,43 м (шаг 20 см) |
