Пофнастил компании Grand Line GL-60 относится к несущему типу профилированной металлической панели благодаря высоте своего профиля в 60 мм и наличию дополнительных увеличивающих жесткость конструкции ребер. Именно поэтому его помимо традиционного использования в обшивке, облицовке и ограждении можно применять в качестве несущих конструкций и межэтажных перекрытий. Производится из стали, полученной по технологии холодного проката, покрытой алюмоцинковым антикоррозионным слоем, отлично противостоящим любым природным катаклизмам и химической коррозии.
Особенности конструкции

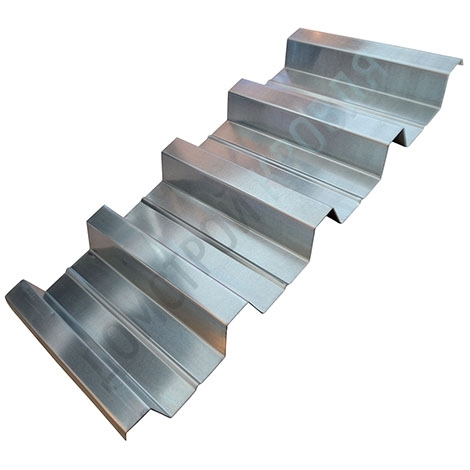

Процесс производства профлиста GL 60 полностью автоматизирован и проводится на точном современном оборудовании с лазерной резкой металла. Особенностью профиля GL 60 является оригинальная геометрия и высокая волна в виде трапеции высотой 60 мм. Узкий шириной 50 мм гребень одной волны сменяется попеременно с широким гребнем в 122 мм следующей волны. По центру широкого гребня расположена неглубокая бороздка - своеобразное дополнительное ребро жесткости, усиливающее прочность конструкции. Толщина стали такого профлиста может быть 0,45-0,9 мм. Эти параметры и дают возможность использования данного профнастила на больших площадях и несущих конструкциях.
Область применения
- Несъемная опалубка для укладки несущих железобетонных монолитных конструкций, которая объединяет в одном цикле несколько операций, ускоряя и упрощая рабочий процесс. Часто применяется в монолитном малоэтажном строительстве, удешевляет в дальнейшем отделочные работы благодаря гладкой ровной поверхности.
- Эта же технология используется и в плитах перекрытия при строительстве металлокаркасных промышленных зданий. Здесь требуется металлический профиль высотой не менее 57 мм с добавочными ребрами жесткости. При этом антикоррозионное покрытие стали способствует долговечности плит.

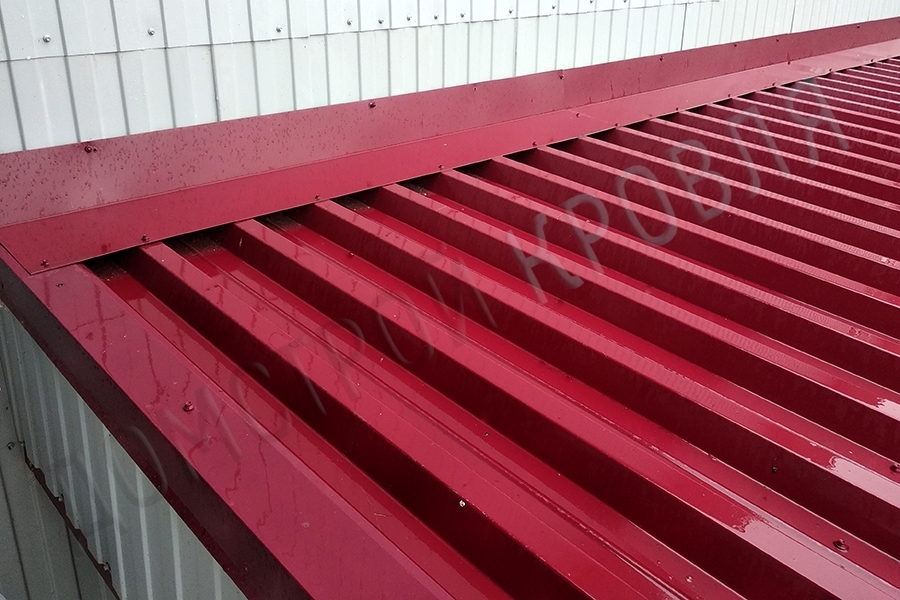

- Широко используется профиль GL 60 в обустройстве кровли. Его прочность и усиленная жесткость повышают ее несущую способность. Пролеты могут достигать до 3-х метров, а длина скатов от 8 метров и более. Достаточная механическая прочность уверенно противостоит повышенным снеговым нагрузкам. Угол наклона при этом может быть минимальным, в обычных случаях нуждающийся в специальной защите. Но профнастил GL 60 отвечает повышенным требованиям кровли, а наличие капиллярной канавки исключает затекание воды в местах стыковки панелей.
- Именно высокая механическая прочность и жесткость GL 60 являются причиной, по которой профнастил так же используют в качестве несущей кровельной конструкции.
Покрытия и цвета
Профнастил GL60 может быть изготовлен из цинка или из стали с любым из следующих полимерных покрытий и в любом цвете, который доступен в каждом из этих покрытий:
| Ширина общая | 0,902 м |
| Ширина полезная | 0,845 м |
| Вес | 6,7 кг/кв.м (0,45мм);7,1 (0,5мм);7,6 (0,55мм);8,2 (0,65мм);8,8 (0,70мм);9,9 (0,80мм);11,1 (0,90мм) |
| Толщина металла | от 0,5 до 0,9 мм |
| Производство | Россия |
| Высота профиля | 60 мм |
| Ширина модуля профиля | 211,2 мм |
| Ширина канавки профиля | 50 мм |
| Ширина гребня профиля | 122 мм |
| Ширина заготовки листа | 1,25 м |
| Чертёж | Скачать |
